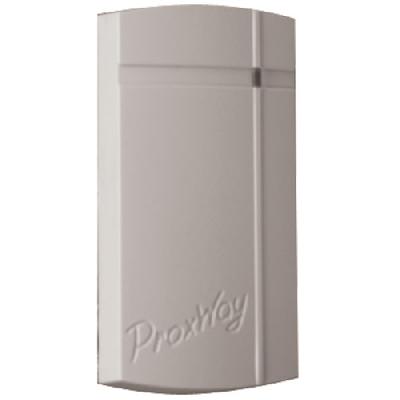

СЧИТЫВАТЕЛИ PROXIMITY КАРТ
СЕРИИ PROXWAY™ PW-101


Считыватели Proximity карт серии PW-101 предназначены для использования в системах контроля и управления доступом. Элегантный дизайн, небольшие размеры и возможность выбора цвета корпуса позволяют считывателям PW-101 гармонично вписаться в любой интерьер. Считыватели имеют стандартный Wiegand - интерфейс, используемый в большинстве контроллеров систем контроля доступа. Устройства сертифицированы ЦСА ОПС ГУВО МВД России.

Отличительные особенности считывателей ProxWayTM :
эстетичный дизайн
наличие моделей, работающих с картами стандартов HID и Em-Marin
дистанция считывания до 10 см
выходной интерфейс стандарта Wiegand
светодиодная и звуковая индикация работы считывателя
возможность программирования считывателя
климатическая устойчивость
наличие входа "Hold"
возможность монтажа на металлические поверхности
выбор цвета корпуса
низкая стоимость
гарантия 18 месяцев
Конструктивно, считыватели состоят из модуля электроники и декоративной крышки. Корпус модуля электроники и декоративная крышка выполнены из ударопрочного ABS пластика. Модуль электроники залит компаундом.

Считыватели снабжены двухцветным светодиодным индикатором и зуммером для световой и звуковой индикации состояния системы. Считыватели могут программироваться на различные варианты управления индикацией.

Управление двухцветным светодиодным индикатором и зуммером возможно как от контроллера системы контроля доступа (внешнее управление), так и от встроенного процессора. В стандартном исполнении считыватель запрограммирован на внешнее управление индикацией. Перепрограммирование считывателя на управление от встроенного процессора осуществляется опционно.

Для подключения к контроллеру системы контроля доступа считыватели снабжены 8-проводным гибким кабелем с цветовой маркировкой проводов. При применении рекомендованного кабеля, максимальное расстояние между считывателем и контроллером может составлять 150 метров.

Считыватели имеют вход "Hold", предназначенный для включения режима блокировки считывателя. В этом режиме сохраняются все функции считывателя кроме передачи считанного кода карты по выходному интерфейсу. Включение режима блокировки осуществляется сухими контактами реле или транзистором с открытым коллектором путем замыкания входа на общий провод.

Производятся следующие модификации считывателей, отличающиеся типом используемых proximity карт:

PW-101-Е - для работы с proximity картами и брелоками стандарта Em-Marin: StandProx, SlimProx, TagProx, картами "Ангстрем" и др.
PW-101-Н - для работы с proximity картами и брелоками стандарта HID: ProxCard II, ISOProx II и ProxKey II и др.


Дистанция считывания proximity карт:

PW-101-Е
PW-101-Н
Тип карт    Дистанция считывания
Стандартная карта Em_Marin    до 100 мм
Тонкая карта Em_Marin    до 70 мм
Брелок Em_Marin    до 50 мм

Тип карт    Дистанция считывания
ProxCard II    до 100 мм
ISOProx
II    до 70 мм
ProxKey II    до 50 мм


Технические характеристики считывателей
Модификация считывателя    PW-101-Е    PW-101-Н
Выходной интерфейс
Wiegand-26 - стандартное исполнение
Wiegand-37 - исполнение по специальному заказу
Wiegand-42 - исполнение по специальному заказу
+
+
+    +
+
-
Напряжение электропитания    От 8 до 16 В постоянного тока
Максимально допустимый размах пульсаций питающего напряжения    Не более 500 мВ
Ток потребления в дежурном режиме    Не более 40 мА
Максимальный ток потребления    Не более 50 мА
Степень защиты оболочки по ГОСТ-14254-96    IP-54
Максимальная длина линии от считывателя до контроллера СКУД    150 м
Масса    Не более 100 г
Габаритные размеры    100х50х17 мм
Материал корпуса    ABS пластик
